FFU風機過濾單元更換高效過濾器時應注意文案：

FFU在不同等級的潔凈度，就要設計不同布局的FFU風機過濾單元，這就決定了FFU風機過濾單元的安裝數量，質量，尺寸以及材質等相關的參數。目前來說，F(xiàn)FU風機過濾單元的標準尺寸為W1175*L575*H250,這是為大多數量身定做的。當然，還有非標準的FFU，這些FFU需要根據客戶的需要來修改其參數(尺寸，材質等)來定做?，F(xiàn)在的FFU生產廠家非常之多，還有在增加的趨勢，這也導致了這種產品價格魚龍混雜的現象。在我個人看來，價格決定其產品的工藝，好的價格還是能得到好的產品工藝產品的。

ffu風機過濾單元是一種空氣自凈裝置，可室內吊頂安裝或放置在支架上，使局部級別達到百級。

FFU風機過濾單元使用應該注意的幾個問題?

FFU風機過濾單元是一個自帶送風機(無殼風機)的高效過濾器送風口,它與其專用龍骨系統、加壓風機、冷卻盤管、新風系統以及專用燈具共同組成了FFU系統。也就是將風機和過濾器(高效過濾器或超高效過濾器)組合在一起構成自身能提供動力的末端凈化設備。過去在潔凈工程中常用的帶風機的高效過濾器的送風口,自凈器,層流罩等都是FFU的一種。在選擇及安裝FFU應注意以下問題。

FFU風機過濾單元尺寸：1175*575*320mm文案

FFU風機過濾單元風量：1400m3/h

FFU風機過濾單元機外靜壓：110

FFU風機過濾單元箱體材質：覆鋁鋅板（不銹鋼板、冷板烤漆）。

效率：99.99%@0.3um~99.999%@0.3um

功耗：120

震動值(mm/s)：≦0.5

噪音：46-52

FFU風機過濾單元更換高效過濾器時應注意文案：

1、FFU風機過濾單元更換高效過濾器時應特別注意拆箱、搬運及安裝取用時確保濾紙完整無損，禁止用手觸及濾紙?jiān)斐善茡p。

2、FFU安裝前，將新的高效過濾器對著亮處，以肉眼觀察高效過濾器是否因運輸?shù)仍蚨霈F(xiàn)破損，如濾紙有漏洞則不能使用。

3、FFU更換高效過濾器時應首先將箱體抬起，然后將失效的高效過濾器取出，換上新的高效過濾器（注意高效過濾器的氣流箭頭標志應與凈化單元出風氣流方向一致），確保邊框密封后將箱蓋回原位。

ffu風機過濾器單元數據分析,ffu風機過濾器單元紅色,黃色,藍色電源線分別為單相220V交流電源的火線,地線,零線。步驟1～3為輸入電源,步驟4～6為輸出電源,輸出電源用于連接到下一臺FFU,作為下一臺FFU的輸入電源。

ffu風機過濾器單元數據分析文案

ffu風機過濾器單元紅色，黃色，藍色電源線分別為單相220V交流電源的火線，地線，零線。步驟1～3為輸入電源，步驟4～6為輸出電源，輸出電源用于連接到下一臺FFU，作為下一臺FFU的輸入電源。ffu風機過濾器單元通過這樣的串接，可以將數臺FFU的電源連接在一起。每臺FFU的最大電流為1.5A，建議每一串電源線串接10臺FFU，最后，一臺FFU可以選用16A的插頭和插座接入強電橋架。弱電方面FFU之間用網絡線連接。

ffu風機過濾器單元是一種空氣自凈裝置，可室內吊頂安裝或放置在支架上，使局部級別達到百級。

ffu風機過濾器單元也可用于潔凈室末端送風。ffu風機過濾單元產品設有初效過濾器、高效過濾器兩級過濾裝置。風機從頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風口送出。安裝方式有懸掛式和落地支架兩種。

ffu風機過濾器單元特點:

1、由冷軋鋼板噴塑或不銹鋼做成的FFU箱體，結構精巧堅固，外形美觀；

2、采用直驅式高效離心風機，具有長壽命、低噪音、免維護、震動小、可調速；

3、適合于組裝成超凈生產線，可根據工藝布置為單臺使用，也可多臺串聯形成100級流水裝配線。配置高效過濾器，更換極為方便。

ffu風機過濾器單元安裝指導文案:

安裝的條件、環境及安裝人員的服飾要求

1、安裝時潔凈室內必須已經密閉，新風空調送潔凈風需3天左右，且室內保持清潔，無粉塵，所有龍骨已經安裝

并調平。

2、安裝人員須配備潔凈衣、潔凈手套以防止人為的污染FFU箱體及過濾器。

3、建議每組安裝人員數量為6人。

FFU箱體與高效過濾器的安裝文案:

由于高效過濾器使用超細玻璃纖維濾紙，濾料容易折斷損壞而造成泄漏。故搬運，拆包裝，安裝過程中不得摔倒或碰撞過濾器，嚴禁作業人員手指或其他物體接觸過濾器濾料。

FFU箱體與高效過濾器整體安裝步驟文案：

步驟1：先在平整，寬敞的場地上鋪上塑料薄膜， 然后將FFU箱體豎立在塑料薄膜上 (沒有CLIP的一面向下)

步驟2：將高效過濾器緊貼著FFU箱體放好。由于過濾器邊框內的濾芯是非常脆弱、易損的。故安裝只能握緊其邊框，輕拿輕放，不能接觸其內部的濾芯，堅決避免碰撞濾芯。安裝過濾器時要注意方向，使其出風面朝外即使過濾器邊框標識的箭頭向外(箭頭的方向就是過濾器的出風的方向)。

步驟3：然后將CLIP 勾住高效過濾器的凹槽，并逐一安裝固定，安裝完畢，檢查FFU 箱體與過濾器結合是否均勻，緊密。

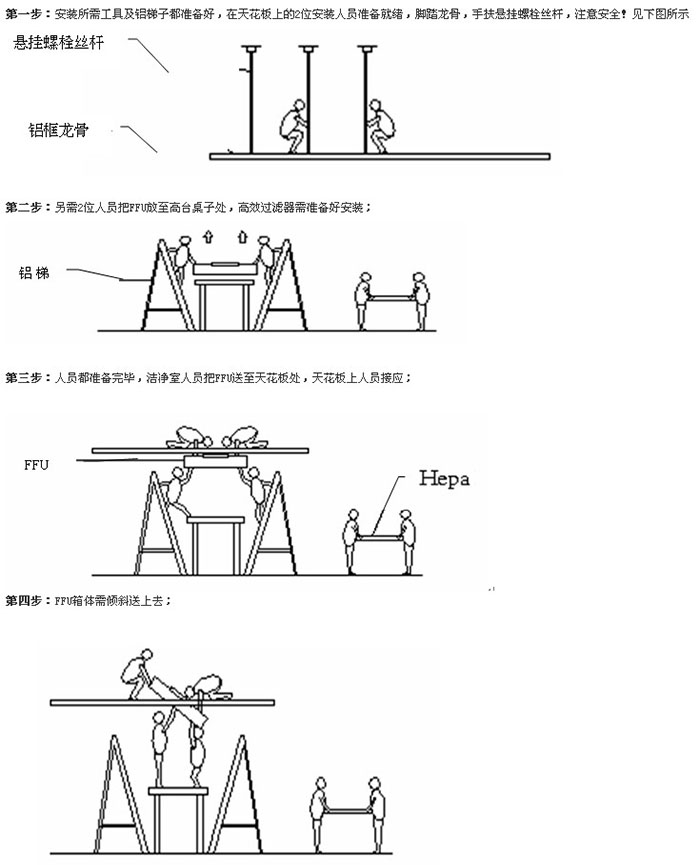

FFU箱體與高效過濾器整體與龍骨之間的安裝步驟：

步驟1：首先將FFU龍骨上的龍骨蝴蝶片取下。

步驟2：將FFU整體放在升降機上，并調節升降機位置，使升降機上FFU整體處于FFU龍骨中心位置；使用升降機慢慢將FFU整體升至FFU龍骨正上方。

步驟3：將蝴蝶片安裝回FFU龍骨上

步驟4：使用升降機慢慢將FFU整體放至蝴蝶片上

步驟5：移走升降機，完成FFU箱體及高效過濾器的安裝

步驟6：安裝完畢后，檢查FFU整體與龍骨結合是否均勻，緊密。并進行接線。

接線注意事項

細節要求分強電和弱電兩方面

強電方面

在以上圖中，紅色，黃色，藍色電源線分別為單相220V交流電源的火線，地線，零線。步驟1～3為輸入電源，步驟4～6為輸出電源，輸出電源用于連接到下一臺FFU，作為下一臺FFU的輸入電源。通過這樣的串接，可以將數臺FFU的電源連接在一起。每臺FFU的最大電流為1.5A，建議每一串電源線串接10臺FFU，最后，第一臺FFU可以選用16A的插頭和插座接入強電橋架。弱電方面FFU之間用網絡線連接。

網絡線要求AMP六類或超六類屏蔽網線，水晶頭為AMP屏蔽水晶頭。

網絡線的壓制順序由左到右為，桔白，桔，藍白，藍，綠白，綠，褐白，褐。

壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸，以達到屏蔽效果。

網線壓制完畢后可以進行FFU的網絡連接。

在FFU的電氣連接圖中有兩個網絡接口，分別為NET1，NET2，都可以用于FFU的互相連接，不分輸入和輸出。將壓制好的網線直接插入接口中即可。

FFU的其中 “G” 代表該FFU所屬的組，“F”代表該FFU在所屬組中的編號，如“G147-F31”代表該臺FFU是第147組的第31臺。FFU的連接以組為單位，每組的數量最大不超過31臺(可以少于31臺)，網絡線從該組的第一臺通過兩個NET接口逐個連接到最后一臺。

然后將第一臺FFU通過一根較長的網絡線連接到控制室的網關上，即可完成一個組的連接。整個項目中有若干個組，具體數量FFU的布置圖。

FFU安裝過程中的注意事項

每個組必須是單獨的一路網絡線，組和組之間不能夠混接，每組的最后一臺FFU不能連接到其他組中。

強電連接為了連接牢固，需要選用單芯1.5平方毫米的銅線，電線插入連接端子后不能有裸露部分。

安裝電線和網線時不能使蠻力。

強電線路和弱電線路在走線時需要盡量避免平行走線。以減少干擾。
