層流

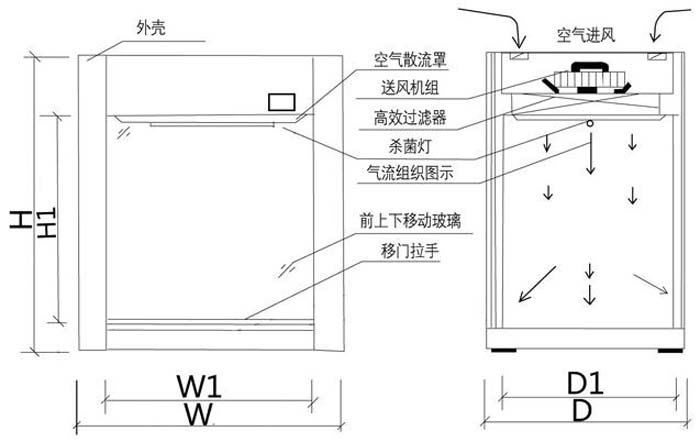

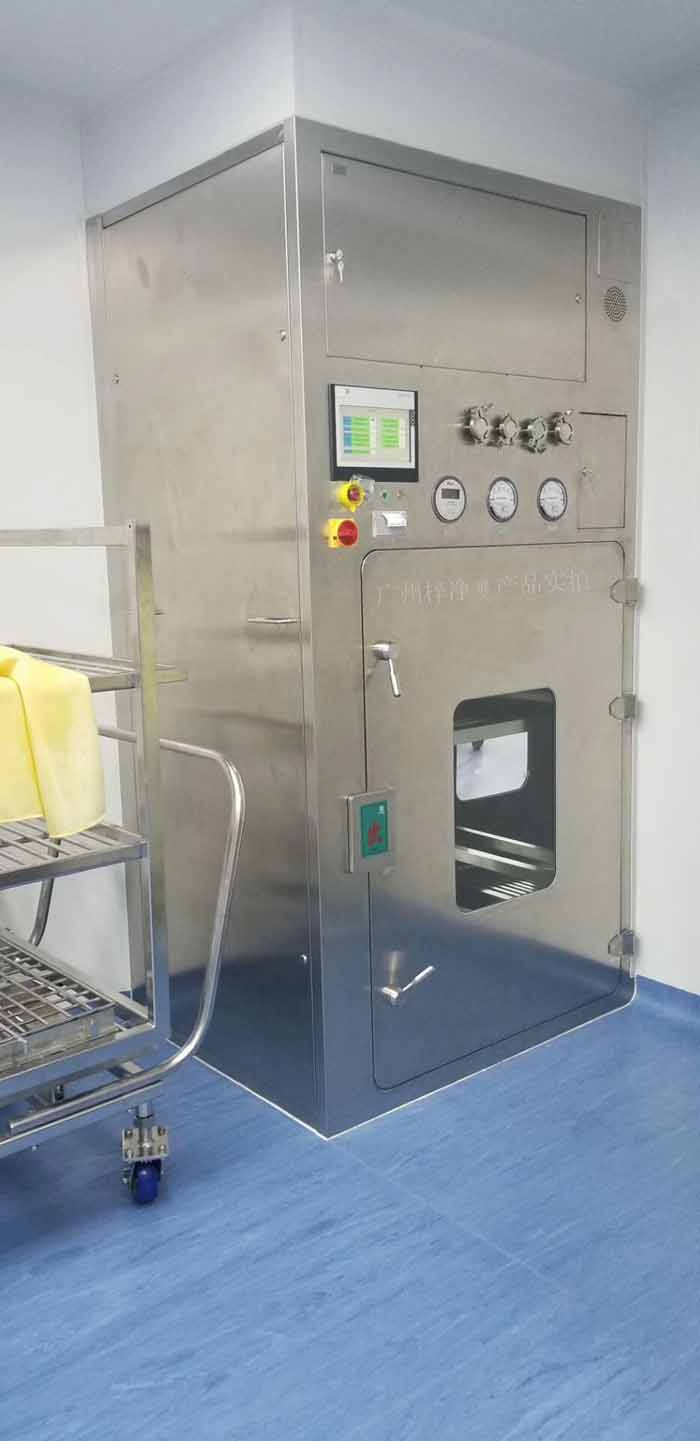

傳遞窗又稱百級層流傳遞柜或者層流傳遞箱、層流傳遞窗凈化級別一般達到百級，層流傳遞窗是一種新型潔凈傳遞窗，空氣經
初效過濾器過濾后，由低噪音離心風機壓入靜壓箱，再經
高效過濾器，均壓以后以均勻的風速通過工作區，形成高潔凈度的工作環境。

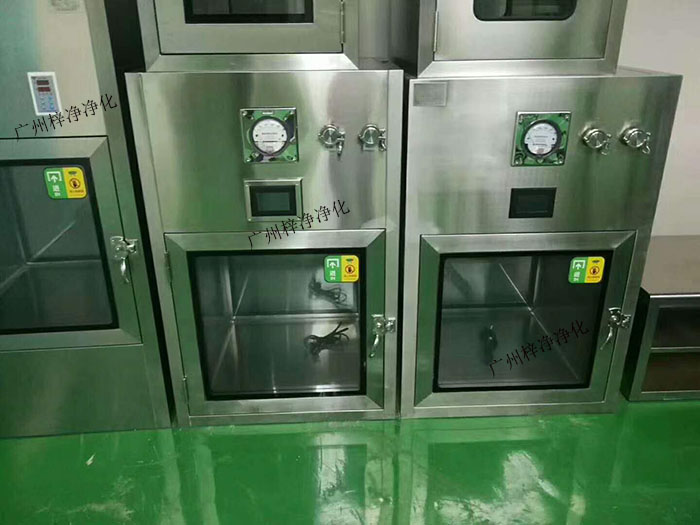

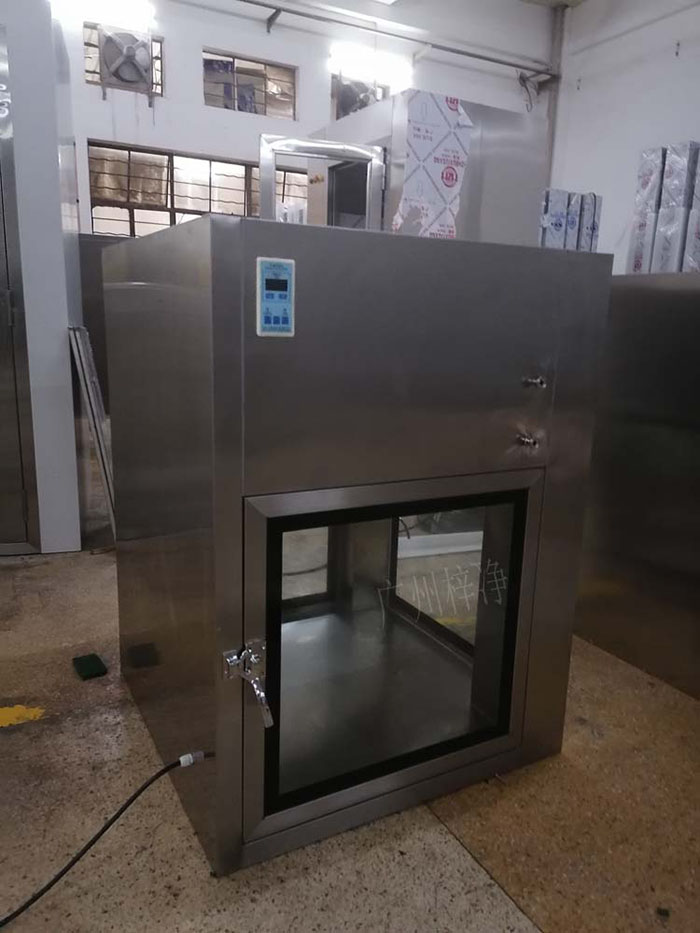

層流傳遞窗是一種潔凈室的輔助設備，主要用于潔凈區與潔凈區之間、潔凈區與非潔凈區之間小件物品的傳遞，以減少潔凈室的開門次數，把對潔凈室的污染降低到最低程度。層流傳遞窗采用不銹鋼板制作，平整光潔。雙門互為連鎖，有效阻止交叉污染，設有電子或機械連鎖裝置，并配置紫外線殺菌燈。

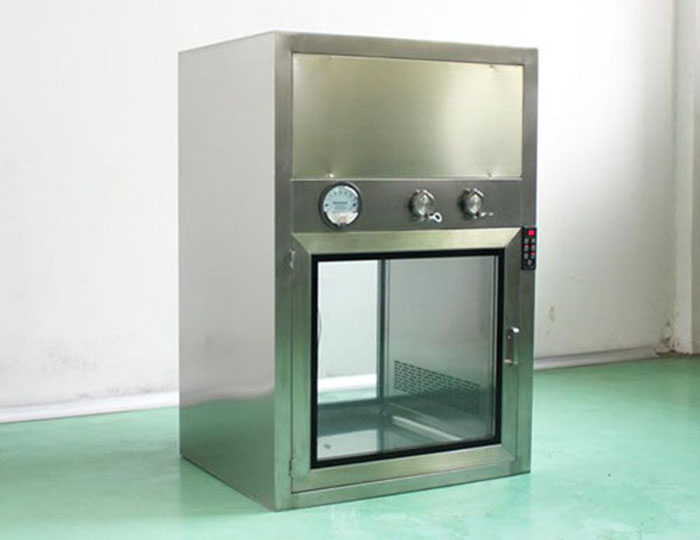

層流傳遞窗出風面也可以改用噴嘴來提高風速，以滿足吹落物體表面塵埃的要求。層流傳遞窗采用304不銹鋼鋼板制作，能有效地避免生銹，兩門均采用雙層玻璃，門采用嵌入式，表面平整，易清潔，不積灰塵，內部四角圓弧結構，易清潔消毒；內設紫外殺毒滅菌燈，可以有效地解決傳遞窗內部的細菌；傳遞窗門框或內部邊角裝有密封條，可以確保傳遞窗的氣密性。
傳遞窗按工作原理可分風淋式傳遞窗、普通傳遞窗和層流傳遞窗。
層流傳遞窗|百級層流傳遞柜用途：
層流傳遞窗主要是用在生物潔凈區作為物品的傳遞,主要應用場所:生物制藥、科研單位，疾控中心，大型醫院，大學科研，生物潔凈及應用的各種潔凈區。
層流傳遞窗|百級層流傳遞柜特點
1、層流傳遞窗內的潔凈度：A級；
2、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接；
3、采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋；
4、過濾器：初效顧慮器采用G4，
高效過濾器采用H14;
5、風速：經過高效過濾器后出風風速控制在0.36-0.54m/s(在高效出風均流板下放150mm處測試)；
6、壓差功能：顯示過濾器壓差（量程高效0-500Pa/中效0-250Pa）,精度±5Pa;
7、控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖；設置紫外線燈，設計單獨開關；
8、在傳遞窗下部設置檢修口，用于風機的維修；
9、噪聲：傳遞窗正常運行時噪聲＜65db;
10、高效出風均流板:采用304不銹鋼網板。
層流傳遞窗性能基本要求：
1、層流傳遞窗內的潔凈度要求:B級;
2、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接;
3、采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋;
4、過濾器:初效過濾器采用G4，高效過濾器采用H14;
5、風速:經過高效過濾器后出風風速控制在0.38-0.57m/s(在高效出風均流板下方150mm處測試);
6、壓差功能:顯示過濾器壓差(量程高效0-500Pa/中效0-250Pa)，精度±5Pa;
7、控制功能:風機啟動/停止按鈕，配置內置式電子門互鎖;設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態;設置照明燈，設計單獨的開關;
8、高效過濾器可單獨從上部箱體進行拆卸和安裝，便于維護和更換濾器;
9、在傳遞窗下部設置檢修口，用于風機的檢修;
10、噪聲:傳遞窗正常運行時噪聲11、高效出風均流板:采用304不銹鋼網板。
層流傳遞窗選材要求：
1、層流傳遞窗的內外表面及框架均為304不銹鋼冷軋板，板材厚度≥1.5mm，表面進行拋光處理，表面光潔度應不低于RA1.2;
2、層流傳遞窗的框架均為304不銹鋼，厚度≥1.2mm，表面進行拋光處理，表面光潔度應不低于RA1.2;
3、層流傳遞窗的可視窗采用鋼化玻璃，鋼化玻璃的厚度≥8mm;
4、圓角:采用304不銹鋼，厚度≥1.2mm，表面拋光處理后的光潔度應不低于RA1.2;
5、高效過濾器框架采用鋁合金;
6、高效過濾器出風面均流板采用304不銹鋼網板，板材厚度≥1.0mm，不得有毛刺。
層流傳遞窗的安裝方法：
在墻體選擇方便的位置，然后開孔，孔一般比傳遞窗外徑大10MM左右，把傳遞窗放入墻體，一般安裝在墻體中間，保持平衡固定，用圓角或其他裝飾條來裝飾傳遞窗與墻體的縫隙，打膠密封修飾即可。
層流傳遞窗使用環境和條件：
1、溫度：5℃～35℃
2、相對濕度：不大于85％[+35。C]
3、大氣 壓力：86kPa～1 06kPa
層流傳遞窗驗證安裝確認：
由供應商技術人員作為主要安裝人員，工程部人員協助安裝。安裝過程中對裝置及其工作狀態進行檢查。若確認過程中發現因?yàn)樽贤鉄艄懿环弦蠖斐善?，工程部人員負責紫外燈管的申購與更換。將安裝確認結果記錄于附件1和附件2。
確認項目 描敘
工作環境確認 傳遞窗應安裝在非潔凈區(培養室)與潔凈區(潔凈走廊)之間。非潔凈區溫度應為18℃~27℃;相對濕度應為40%~80%。
電源確認 設備的電源應正確連接，工作電源:AC (220±22)V。
裝置確認 確認紫外燈管功率。
紫外燈管應正常，無損壞，匹配，緊密連接。
傳遞窗側門墊圈應配套、密合、完好。
傳遞窗內部與紫外燈管表面應清潔，表面無塵土。
傳遞窗內表面材質應為不銹鋼，平整光潔耐磨。
備件 確認是否有相同型號規格的紫外燈管備用。
層流傳遞窗驗證運行確認
運行確認在安裝確認之后進行，若安裝確認出現偏差，須在解決偏差之后進行。通過對傳遞窗進行試運行，以證明設備各項技術參數和功能能達到本公司設定要求。將運行確認結果記錄于附件3和附件4。
7.1 SOP確認:確認是否有傳遞窗使用的SOP，作為傳遞窗使用操作的技術支持與指導。驗證全過程必須嚴格按照此SOP對傳遞窗進行操作。
7.2 設備操作功能確認:逐項確認各項操作功能，結果均應符合要求。
7.3 互鎖確認: 兩側門設有互鎖裝置，確保兩側門不能同時處于開啟狀態。
7.4 輻照強度測定:開啟紫外燈5min后，用中心波長為253.7nm的紫外線強度測定儀在燈管下方垂直中心操作面處測量其輻照度值(uW/cm2)。普通型或低臭氧型直管紫外燈，新燈管的輻照度值應為:功率10W，≥65 uW/cm2 ;功率15W，≥145 uW/cm2 。使用中的燈管其輻照度值:功率10W，≥45 uW/cm2 ;功率15W，≥100 uW/cm2 ，低于此值者應予以更換。
7.5 紫外強度分布:開啟紫外燈5min后，在傳遞窗底部測量中央及四角5個位置的紫外線強度(uW/cm2)，確定紫外線強度最弱位置。以紫外線強度最弱位置達到所需照射劑量的時間作為消毒合格時間。
